Cesium常用矩阵计算,坐标(向量)计算和转换总结

1,340次阅读
没有评论

写cesium快半年了,由于之前完全没没有接触过三维,而且很多概念也不清楚需要逐个去看文档理解,写的很吃力。今天把常用的计算转换做个总结,虽然文档里也有,但毕竟英文,搜索查找不便。

左右手坐标系:

Cesium常用矩阵计算,坐标(向量)计算和转换总结

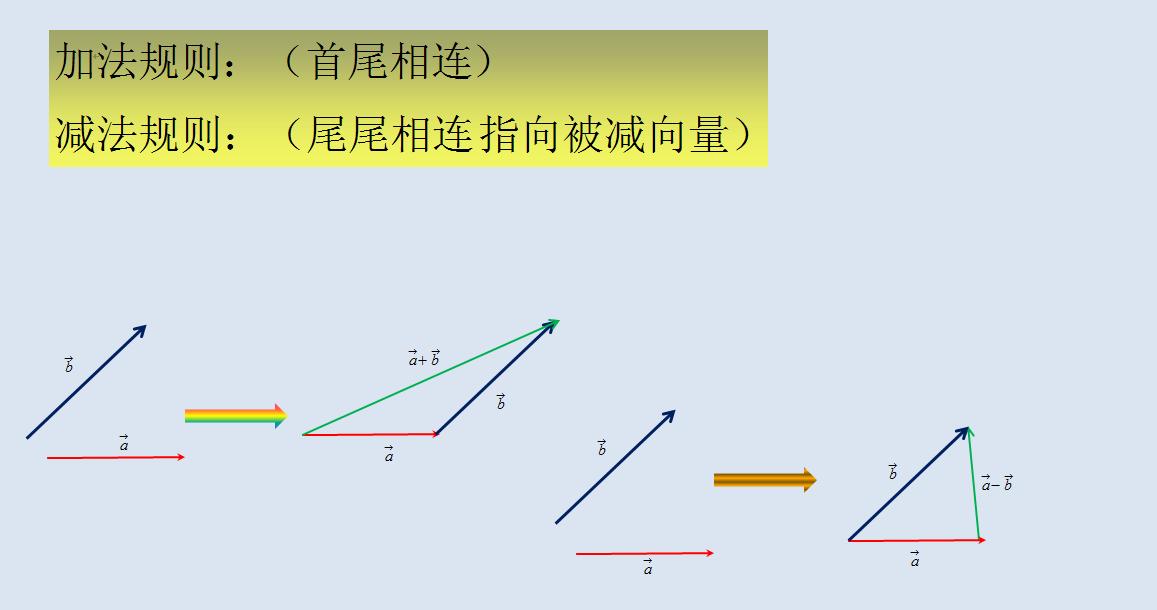

向量运算基础

Cesium常用矩阵计算,坐标(向量)计算和转换总结

详见:

  • 向量的概念、加减、数乘 – 知乎 https://zhuanlan.zhihu.com/p/428112596

1、空间坐标(笛卡尔坐标)转经纬度坐标(WGS84坐标)

Cesium.Cartographic.fromCartesian(cartesian);
由于Cesium.Cartographic的单位是弧度,可以使用Cesium.Math.toDegrees将其转为角度:
/**
 * 笛卡尔坐标转经纬度坐标
 * @param {Cesium.Cartesian3}
 * */
export const cartesianToWGS84 = (cartesian) => {
    const cartographic = Cesium.Cartographic.fromCartesian(cartesian);
    const lat = Cesium.Math.toDegrees(cartographic.latitude);
    const lon = Cesium.Math.toDegrees(cartographic.longitude);
    const height = cartographic.height;

    return { lon, lat, height };
}

反向(经纬度转笛卡尔坐标):

//方法一
Cesium.Cartesian3.fromDegrees(longitude, latitude, height, Cesium.Ellipsoid.WGS84, result)

//方法二
var ellipsoid=viewer.scene.globe.ellipsoid;
var cartographic=Cesium.Cartographic.fromDegrees(lng,lat,alt);
var cartesian3=ellipsoid.cartographicToCartesian(cartographic);

2、根据世界坐标求矩阵(该位置到局部坐标的变换矩阵)

世界坐标到局部坐标的变换矩阵,在很多场景都会用到

// 世界坐标到局部坐标的变换矩阵
const transformMatrix4 = Cesium.Transforms.eastNorthUpToFixedFrame(position, Cesium.Ellipsoid.WGS84, new Cesium.Matrix4());

3、通过模型矩阵求位置、旋转角

位置:

const position = Cesium.Matrix4.getTranslation(modelMatrix, new Cesium.Cartesian3());

旋转角:

const matrix3 = Cesium.Matrix4.getRotation(modelMatrix, new Cesium.Matrix3());
const quaternion = Cesium.Quaternion.fromRotationMatrix(matrix3, new Cesium.Quaternion());
const hpr = Cesium.HeadingPitchRoll.fromQuaternion(quaternion, new Cesium.HeadingPitchRoll());

// x: Cesium.Math.toDegrees(hpr.roll),
// y: Cesium.Math.toDegrees(hpr.pitch),
// z: Cesium.Math.toDegrees(hpr.heading)

4、通过平移/旋转角求平移矩阵/旋转矩阵

平移:

// 从startCart3平移到endCart3的矩阵
const cartesian = Cesium.Cartesian3.subtract(startCart3, endCart3, new Cesium.Cartesian3());
const matrix4 = Cesium.Matrix4.fromTranslation(cartesian , new Cesium.Matrix4());

旋转:

// 单分量,angle为弧度
cosnt matrix3 = Cesium.Matrix3.fromRotationX(angle);
// cosnt matrix3 = Cesium.Matrix3.fromRotationY(angle);
// cosnt matrix3 = Cesium.Matrix3.fromRotationZ(angle);
const matrix4 = Cesium.Matrix4.fromRotationTranslation(matrix3);

// 同时设置xyz分量,angleX|Y|Z为弧度
        const matrix3 = Cesium.Matrix3.fromHeadingPitchRoll(
            new Cesium.HeadingPitchRoll(
                angleZ,
                angleY,
                angleX,
            )
        );
        const matrix4 = Cesium.Matrix4.fromRotationTranslation(matrix3);

多说一点:

将两个旋转矩阵相乘再叠加到向量上和将两个旋转矩阵都叠加到向量上产生的3维效果一样吗?

在Cesium中,将一个旋转矩阵应用到一个向量上,可以使用Cesium.Matrix3.multiplyByVector或Cesium.Matrix4.multiplyByPoint方法。这两个方法都可以将一个旋转矩阵应用到一个向量上,得到一个新的向量。

如果要将两个旋转矩阵相乘,可以使用Cesium.Matrix3.multiply或Cesium.Matrix4.multiply方法。这两个方法都可以将两个旋转矩阵相乘,得到一个新的旋转矩阵。

根据矩阵的乘法性质,将一个旋转矩阵应用到一个向量上,再将另一个旋转矩阵应用到得到的新向量上,得到的结果应该与将两个旋转矩阵相乘,再将得到的新旋转矩阵应用到原始向量上得到的结果是一样的。

因此,无论是将两个旋转矩阵相乘再叠加到向量上,还是将两个旋转矩阵都叠加到向量上,得到的3维效果应该是一样的。

先记录到这,后面再补充。
